| Öğe |
JM20 |
JM23 |
JM26 |
JM28 |
JM30 |
JM32 |
| ABD Markası |
IFB2000 |
IFB2300 |
IFB2600 |
IFB2800 |
IFB3000 |
IFB3200 |
| Sınıflandırma Sıcaklığı (ºC) |
1000 |
1260 |
1430 |
1540 |
1650 |
1760 |
| Toplu Yoğunluk (g / cm3) |
0.52 |
0.55-0.60 |
0.78 |
0.88 |
1.03 |
1.25 |
| Soğuk Kırma Dayanımı (Mpa) |
0.8 |
1.2 |
1.6 |
2.1 |
2.5 |
3.5 |
| Kopma Modülü (Mpa) |
0.6 |
0.9 |
1.4 |
1.6 |
2.1 |
2.1 |
| Yeniden Isıtma Doğrusal Değişim (%) CT-30 ºCX 8H |
1065ºC
0 |
1230ºC
0 |
1400ºC -0.5 |
1510ºC -0.8 |
1620ºC -0.9 |
1730ºC
-0.9 |
| Termal iletkenlik (W / mk) |
400ºC |
0.17 |
0.17 |
0.24 |
0.30 |
0.40 |
0.49 |
| 600ºC |
0.19 |
0.19 |
0.27 |
0.32 |
0.42 |
0.50 |
| 800ºC |
0.22 |
0.22 |
0.30 |
0.35 |
0.44 |
0.51 |
| 1000ºC |
0.24 |
0.25 |
0.32 |
0.38 |
0.45 |
0.53 |
| Al2O3 (%) |
45 |
37 |
54 |
64 |
72 |
77 |
| Fe2O3 (%) |
0.9 |
1.0 |
0.9 |
0.8 |
0.7 |
0.5 |
| SiO2 (%) |
50 |
50 |
42 |
32 |
26 |
22 |

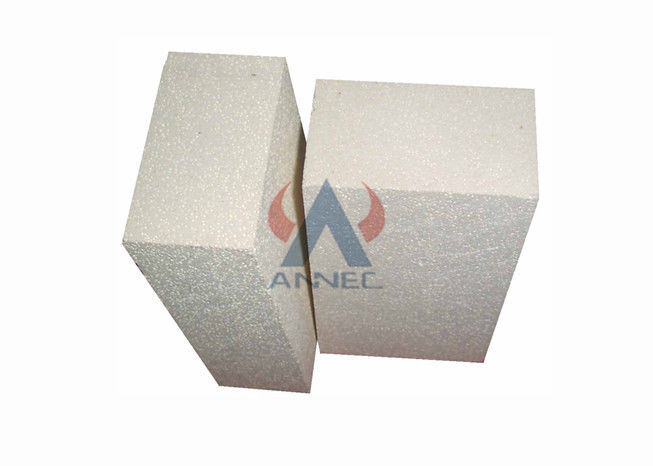

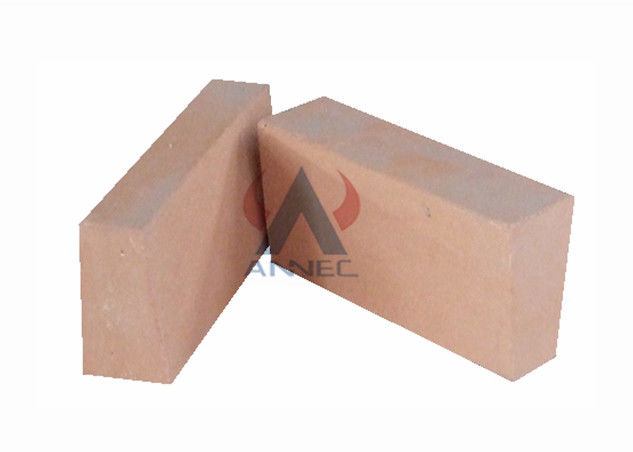

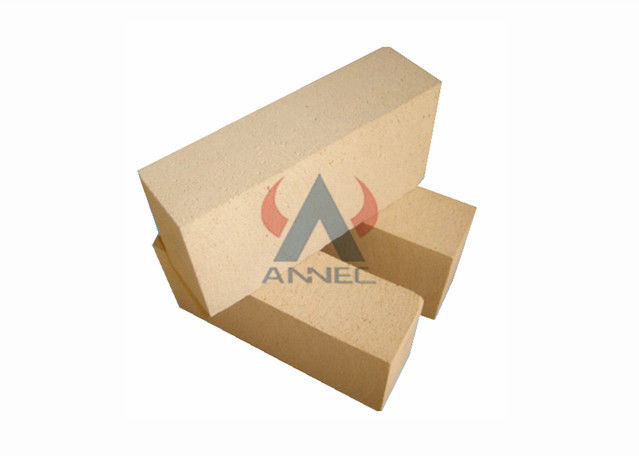

JM 20 Düşük Demirli Mullit İzolasyonlu Refrakter Tuğla bir çeşit Yüksek alümina refrakter tuğla. Yüksek alümina refrakter tuğla,% 48'den fazla alümina içeren bir alüminyum silikat malzemedir.Alüminadan veya alümina içeriği yüksek diğer hammaddelerden oluşturulur ve kalsine edilir.Bu malzemenin avantajı, yüksek ısıl kararlılık, 1770℃'nin üzerinde refrakterlik, iyi cüruf direncidir.
JM 20 Düşük Demirli Mullit İzolasyonlu Refrakter Tuğla "Al2O3" içeriği% 48'den az olmayan boksitten yapılmış ısı yalıtımlı refrakter ürünü ifade eder.
JM 20 Düşük Demirli Mullit İzolasyonlu Refrakter Tuğla esas olarak boksit klinkerinden yapılır, ham madde olarak kil ile birleştirilir, bağlayıcılar ve talaşla karıştırılır.
Ürün performansını iyileştirmek için endüstriyel alümina, korindon, sillimanit, disten ve silika eklenir. Toz 0,4 g / cm3'ün üzerinde yığın yoğunluğu ile üretilebilir.Al2O3 içeriği ve yığın yoğunluğu farklıdır, en yüksek çalışma sıcaklığı da farklıdır, genellikle 1250-1350 ℃, bazıları 1550 ℃'ye kadar
Üretim süreci:
JM 20 Düşük Demirli Mullit İzolasyonlu Refrakter Tuğla beş kısımdan oluşur: köpük yapıcı maddenin hazırlanması, köpük bulamacının hazırlanması, kalıplama, kurutma ve yakma.
(1) Köpürtücü ajanın hazırlanması.
(2) Köpük çamurunun modülasyonu.
(3) Şekillendirme.
(4) Kuru.
(5) Ateşleme.
Özellikleri:
1. Yüksek derecede yangına dayanıklılık, yüksek saflıkta ürünler 1650-1800 ℃ ulaşabilir.
2. İyi termal şok direnci.
3. Kimyasal kararlılık.
4. Düşük yoğunluklu, iyi ısı yalıtımı etkisi.
5. Düşük ısı iletkenliği, kararlı kalite.
Uygulama:
• Endüstriyel fırın, cam fırını
• Kimyasal endüstriyel fırın
• Kamu hizmeti endüstrisi fırın astarı
• Isı yalıtımlı havalandırma duvarı
JM 20 Düşük Demirli Mullit İzolasyonlu Refrakter Tuğla metalurji, petrokimya, makine, elektrik enerjisi, inşaat malzemeleri, havacılık, gemi yapımı ve diğer endüstriyel sektörlerdeki termal ekipmanlarda yaygın olarak kullanılmaktadır.
Mesajınız 20-3.000 karakter arasında olmalıdır!
